Câble de garde à fibres optiques

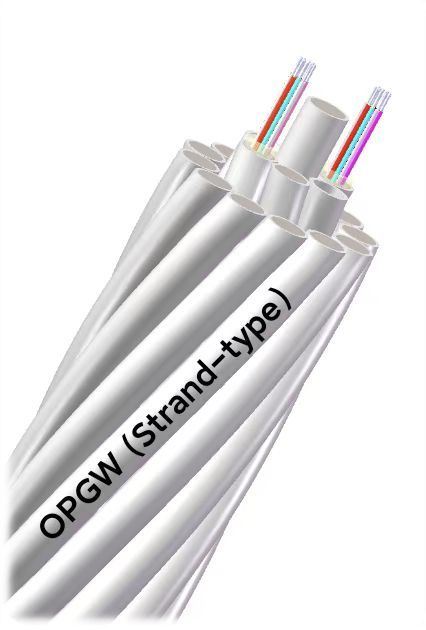

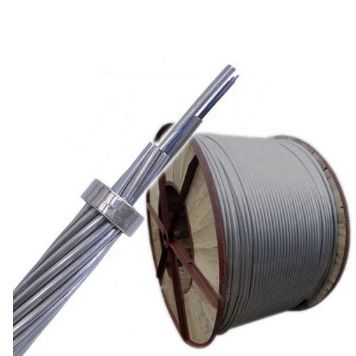

Description du produit: Le fil de terre aérien composite en fibres optiques (OPGW) est un type de fil de terre aérien contenant des fibres optiques.d'une largeur n'excédant pas 10 mm,Il est principalement utilisé dans les lignes de communication de 110 kV et plus et les systèmes de transmission aérienne à haute tension nouvellement construits.Il peut également être utilisé pour remplacer le fil de terre existant de l'ancien système de transmission aérienne haute tensionLes câbles optiques OPGW, enveloppés de fils métalliques, sont plus fiables, stables et sécurisés.Comme le fil de terre aérien et le câble optique sont intégrés en un seul, par rapport à d'autres types de câbles optiques, elle réduit non seulement la durée de construction, mais économise également les coûts de construction.si l'OPGW est fabriqué à partir de fil d'acier plaqué en aluminium ou de fil d'alliage d'aluminium tordu ensemble, il est équivalent à la mise en place d'un bon câble de raccordement au sol à conducteur supérieur, ce qui peut apporter de multiples avantages tels que la réduction du courant latent d'alimentation de la ligne de transport,réduction de la surtension de la fréquence de puissanceEn raison des caractéristiques des fibres optiques telles que l'interférence anti-électromagnétique et le poids léger, les fibres optiques peuvent être utilisées pour la fabrication d'appareils électroniques.ils peuvent être installés sur le dessus des tours de lignes de transport sans avoir à considérer la position de suspension optimale et les problèmes de corrosion électromagnétiquePar conséquent, les OPGW présentent une fiabilité élevée, des performances mécaniques supérieures et un coût relativement faible.Cette technologie est particulièrement adaptée et économique lors de la pose de nouveaux câbles de terre ou du remplacement des câbles existantsLes structures spéciales peuvent être personnalisées selon les exigences de l'utilisateur.

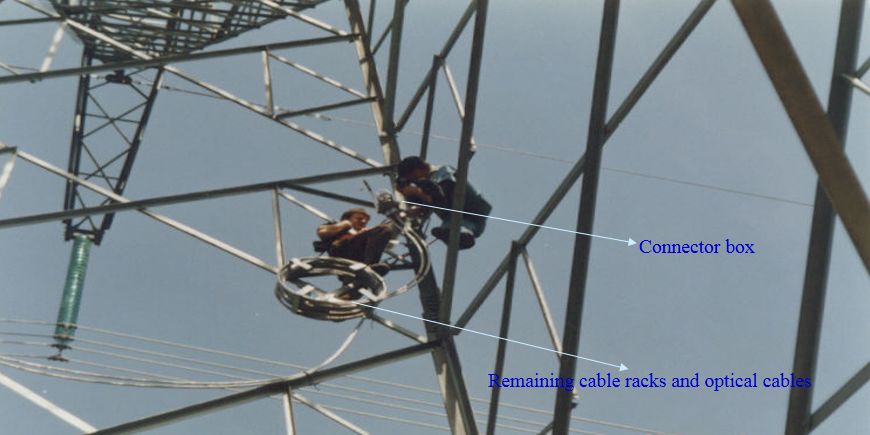

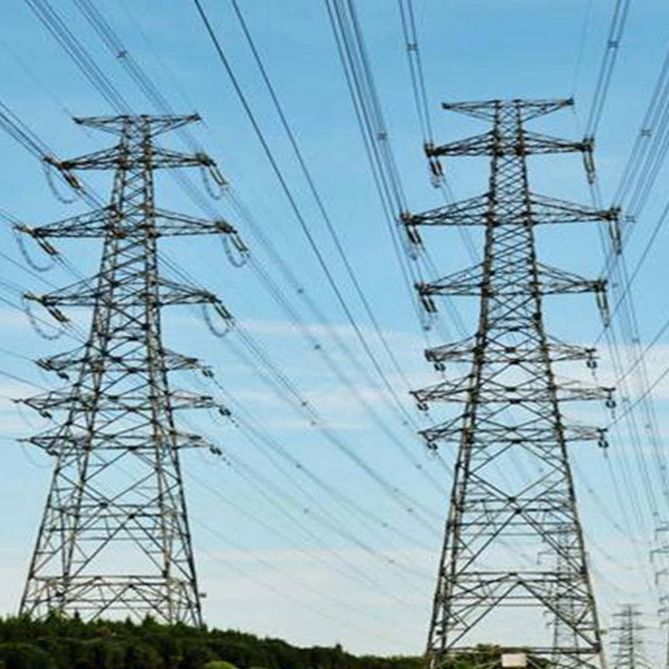

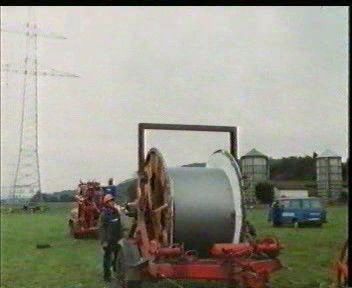

Méthode de pose:Utilisée en hauteur sur la tour de transmission haute pression.

Normes d'exécution: fil de terre aérien composite en fibres optiques DL/T 832-2016, fil de terre aérien composite en fibres optiques JB/T 8999-2014, etc.

Caractéristiques du produit:

1 Pour les lignes à haute tension supérieure à 110 kV, l'espacement entre les pas est relativement important (généralement supérieur à 250 m);

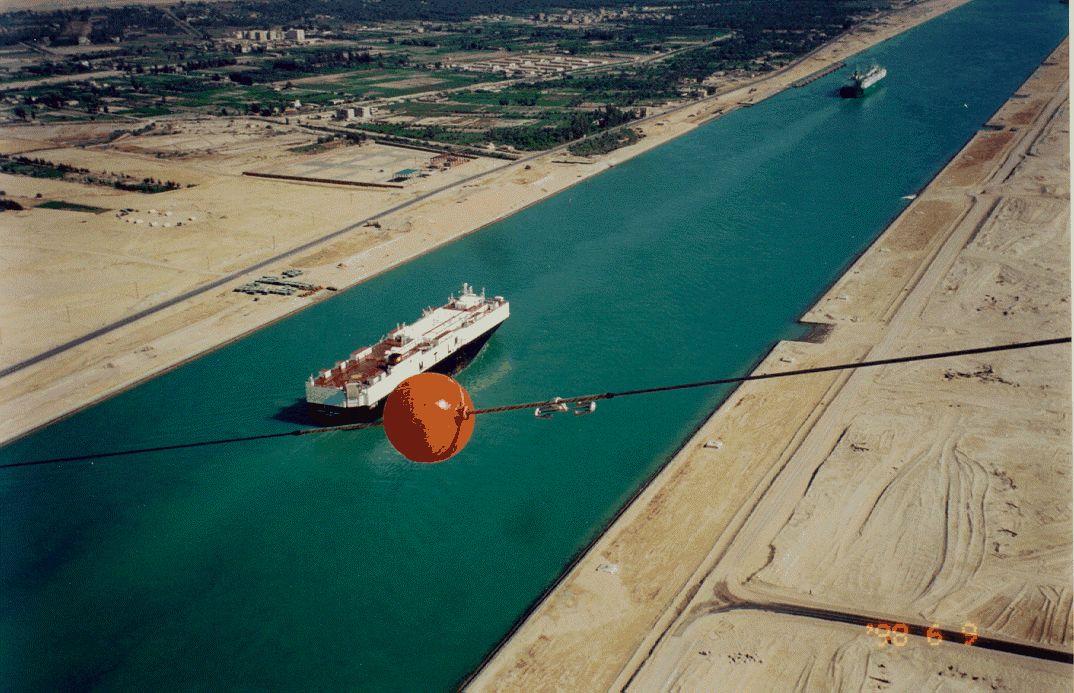

2 Facile à entretenir, il est facile de résoudre le problème du franchissement de ligne, et ses caractéristiques mécaniques peuvent répondre aux exigences du grand franchissement de ligne.

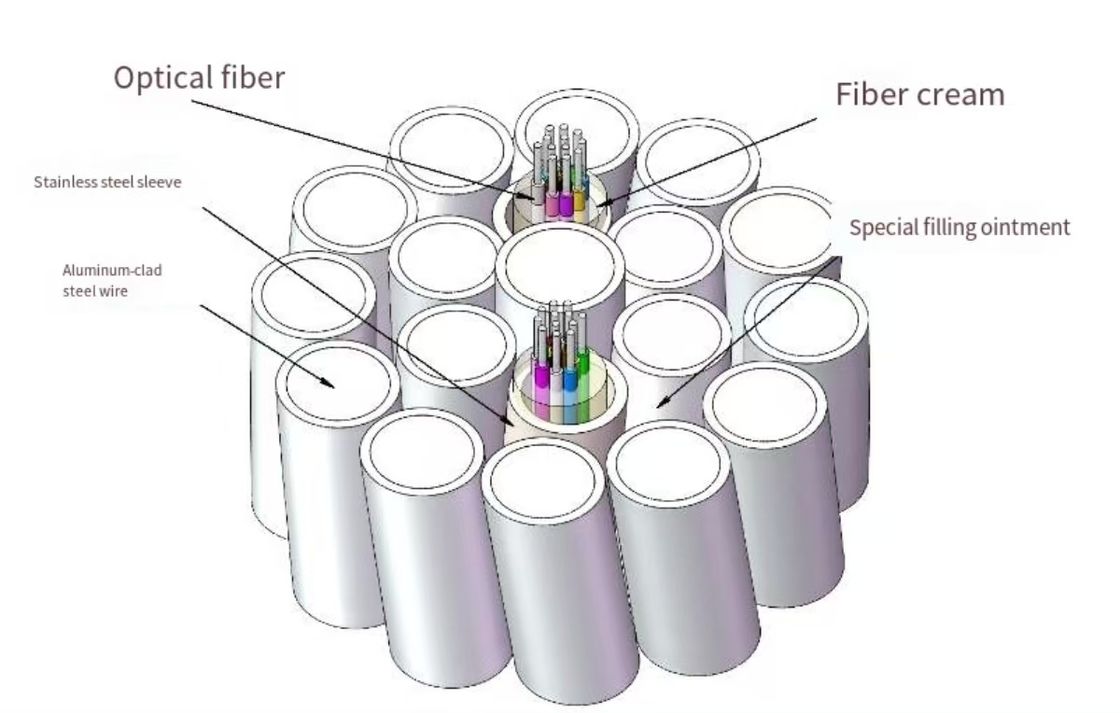

3 La couche extérieure de l'OPGW est constituée d'un blindage métallique, qui n'a aucun effet sur l'érosion et la dégradation à haute tension.

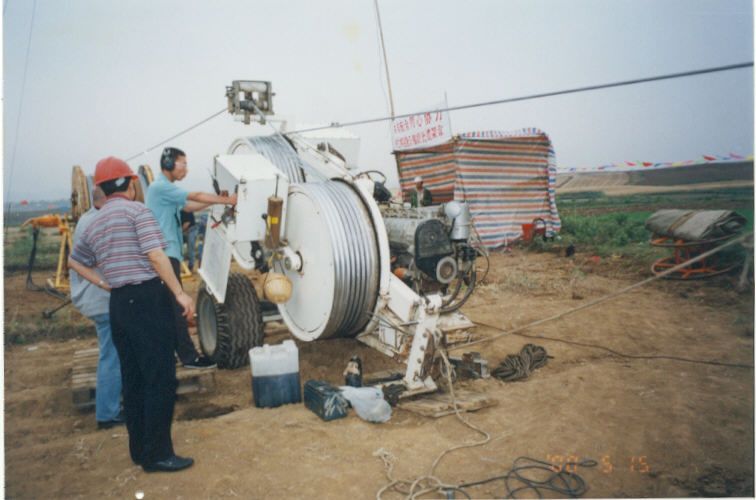

L'OPGW 4 doit être coupé pendant la construction, ce qui entraîne des pertes importantes en cas de panne d'électricité.Dans les indicateurs de performance des OPGW, plus le courant de court-circuit est élevé, plus il faut de bons conducteurs pour l'armure, ce qui réduit la résistance à la traction.pour augmenter la capacité de courant de court-circuit, la surface de la section métallique doit être augmentée, ce qui entraîne une augmentation du diamètre et du poids du câble.Des exigences strictes devraient être imposées aux indicateurs de résistance des tours de ligne lors de la pose.

Paramètres techniques (valeurs typiques):
