52 mode unitaire lâche multiple de câble optique de fibre du tube OPGW de noyau

Lieu d'origine La Chine
Nom de marque YUANTONG
Certification ISO,ANATEL,ROSH,TLC,CCC
Numéro de modèle OPGW
Quantité de commande min 20km
Prix usd 5.5
Détails d'emballage Tambour en bois
Délai de livraison Dans un délai de 7 jours ouvrables
Conditions de paiement L/C, T/T, Western Union
Capacité d'approvisionnement 100km par semaine
Détails sur le produit
Type de fibre G652D Compte de fibre noyau 52
Tube Tube lâche Matériel Acier en aluminium et galvanisé, acier plaqué d'alliage/en aluminium d'aluminium
application au-dessus, appui d'individu Surface lisse
Paquet tambour avec le surdace Envergure 100m/150m/200m/400m
Article De canalisation aérienne raccords OEM Fourni
Surligner

52 câble optique de fibre du noyau OPGW

,

câble optique lâche de fibre du tube OPGW

,

Câble optique lâche de fibre de tube d'OPGW

Laisser un message
Description de produit

Type lâche multiple composé de fibre optique câble aérien aérien de tube de mode unitaire de noyau du fil de masse 52 d'Opgw



Description :

Le tube en aluminium est entouré par des couches simples ou doubles de fils d'acier plaqués en aluminium (ACS) ou de fils d'alliage de fil du mélange ACS et d'aluminium. Bonne représentation anti-corrosive. Le matériel et la structure sont résistance uniforme et bonne à la fatigue de vibration, courant de court-circuit exerce le léger effet sur les propriétés de fibre optique de transmission, bonne représentation d'anti-foudre.



Application :

Le fil de masse composé de fibre optique [OPGW] convient à l'installation sur de nouvelles lignes électriques avec à double fonction de fil de masse et communication. Particulièrement pour l'installation sur des lignes électriques de voitage normal et de tension supérieure. OPGW peut remplacer le fil de masse conventionnel de la vieille ligne électrique avec l'augmentation de la fonction de communication de fibre. Ils conduisent le court-circuit actuel et fournissent la résistance de foudre.



Caractéristiques :

1. Jusqu'à 144 fibres

2. Diamètre et poids de câble approximatifs avec un autre fil de masse. Moins de charge supplémentaire à dominer, force à haute résistance.

3. L'excellente technologie de toronnage de tube d'acier inoxydable font les fibres ont la bonne longueur excédentaire secondaire et permettent aux fibres la libre circulation dans le tube. Ce qui maintient la fibre sans effort tandis que le câble est soumis à l'effort longitudinal.

4. Des fibres optiques sont protégées par des tubes d'acier inoxydable.

5. L'excellente sécurité, bonne balle résistent à la représentation.

6. ACSW, AAW et conception échouée par SST fournissent la combinaison d'éventail de la conductivité électrique et de la contrainte mécanique.



Nombre /diameter (millimètre) de 2/2.8
tube d'acier inoxydable
Nombre /diameter du fil d'AL (millimètres) 12/2.8
Nombre /diameter du fil d'ACS (millimètres) 5/2.8
Diamètre du câble (millimètres) 14
RTS (KN) 64
Poids de câble (kg/km) 432
Résistance de C.C (200C W/km) 0,386
Module d'élasticité (Gpa) 95,6
coefficient de courant ascendant linéaire 17,8
expansion (1/℃×10-6)
Capacité de court-circuit (² s de ka) 105,8
La température maximale d'opération (℃) 200
Compte maximal de fibre 52



NON. Sujet Unité Paramètre technique
1 Type optique de fibre / G.652D
2 Nombres de noyaux optiques de fibre Noyaux 96/128
3 Caractéristiques d'atténuation 1310nm (dB/km) ≤0.35
1550nm (dB/km) ≤0.22
4 Diamètre externe de câble millimètre ≤12.8
5 Poids par unité de longueur de câble optique kg/km ≤502
6 Section transversale totale millimètre de ² 79,38
Section transversale du fil d'acier plaqué en aluminium millimètre de ² 79,38
7 Résistance à la traction de taux RTS kN 62,0
8 Module élastique GPa 132
9 Coefficient linéaire d'expansion ×10-6/℃ 13,8
10 Résistance de C.C 20℃ Ω/km ≤0.740
11 Actuel raccourci (0.5s, 20℃~200℃) ka 9,21
12

Capacité actuelle de court-circuit permis

(0.5s, 20℃~200℃)

² de ka. S ≥42.4
13 La température maximale permise 200
14 Tension maximale permise (40%RTS) kN 24,80
15 Operatingtension moyen annuel (25%RTS) kN 15,50
16 Rayon de cintrage permis minimum opération : millimètre 15D
construction : millimètre 20D
17 La température d'installation de stockage Stockage (℃) -40~+80
Installation (℃) -10~+50

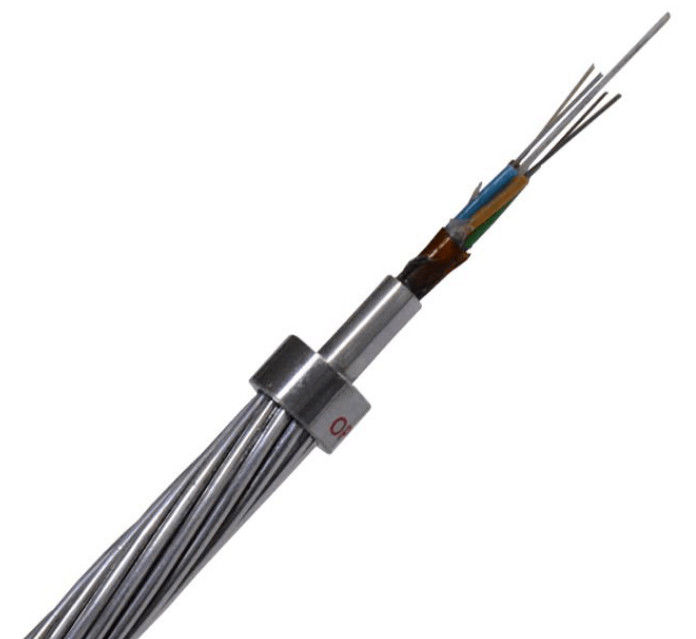

52 mode unitaire lâche multiple de câble optique de fibre du tube OPGW de noyau 0

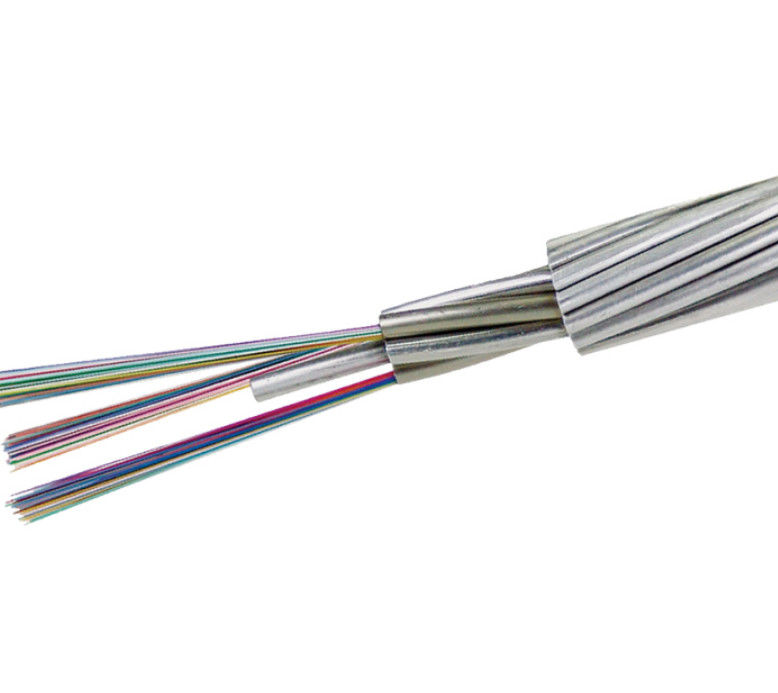

52 mode unitaire lâche multiple de câble optique de fibre du tube OPGW de noyau 1

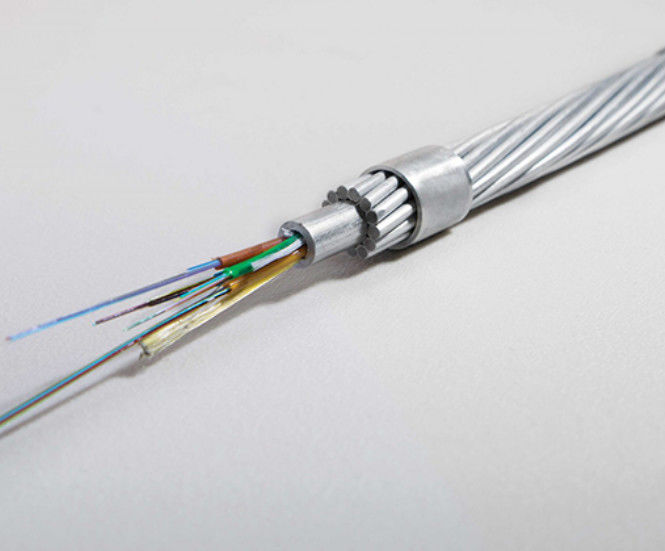

52 mode unitaire lâche multiple de câble optique de fibre du tube OPGW de noyau 252 mode unitaire lâche multiple de câble optique de fibre du tube OPGW de noyau 3
