Lieu d'origine:
La Chine
Nom de marque:
YUANTONG
Certification:
ROSH ,TLC, CCC, ISO
Numéro de modèle:
ADSS-144
Nous contacter
Vidéo
câble optique de fibre du membre ADSS de fil de 144core Arimid pour l'antenne
Détail rapide

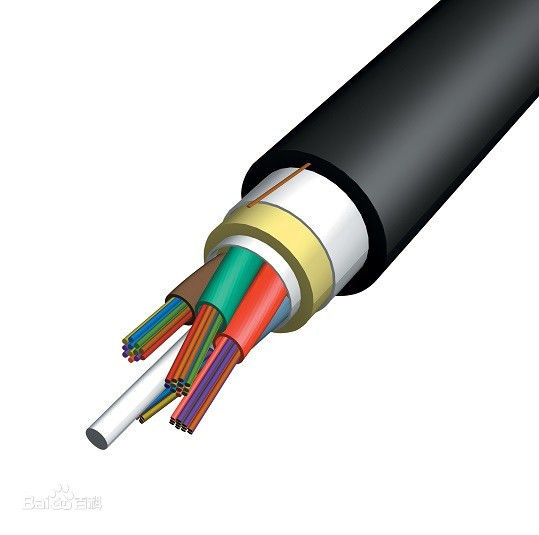

Les fibres sont placées dans un tube lâche fait de PBT. Les tubes sont remplis de composé remplissant résistant à l'eau. Une fibre renforcent le plastique place au centre du noyau en tant que porteur central non métallique.
Le tube (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire.
Le noyau de câble est couvert d'enveloppe intérieure de PE. Après les fils d'aramid couverts au-dessus de l'enveloppe intérieure, le câble est accompli du PE ou à la gaine externe.
Caractéristiques
1. Petit diamètre de câble, poids léger, envergure de 150m, basse charge ci-jointe sur la tour
2. La résistance à la traction est au-dessus de 90KN
3. Structure de non-métal, bonne isolation, anti-tonnerre
4. Technologie de production fine, même force pour la fibre d'aramid, avec la flexibilité supérieure d'effort
5. Adaptez pour le mauvais climat
6. La construction de mai sans coupure d'électricité, un échec de ligne électrique n'influence pas le transfert normal du câble
7. Les unités de tension sont fibre d'aramid de module élastique
8. La gaine externe résistante de trace électrique est adoptée pour fonctionner sans risque dans une circonstance du champ électrique (E)≤25KV/m de l'espace
Application
1. Communication de fond et LAN, particulièrement appropriés au long environnement d'envergure, secteur complexe.
2. Érigez sur le même poteau avec la ligne électrique dans la nouvelle et vieille ligne électrique.
| Catégorie | Description | Caractéristiques | |
| G.652D | |||
| Caractéristiques optiques | Atténuation | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Discontinuité d'atténuation | DB ≤0.05 | ||
| Atténuation contre la longueur d'onde | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Longueur d'onde zéro de dispersion | 1300~1324nm | ||
| Pente zéro de dispersion | ≤0.092ps/(nm2.km) | ||
| Dispersion | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dispersion de mode de polarisation (PMD) | ≤0.2ps/km1/2 | ||
| Longueur d'onde de coupure de câble (λcc) | ≤1260nm | ||
| Indice de réfraction de groupe efficace | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Macro perte de courbure (rayon de 30mm, 100turns) 1625nm | DB ≤0.1 | ||
|
Géométrique Caractéristiques |
Diamètre de champ de mode | @1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| Diamètre de revêtement | 125±1μm | ||
| Non-circularité de revêtement | ≤1.0% | ||
| Diamètre de revêtement | 245±7μm | ||
| Erreur de concentricité de revêtement/revêtement | ≤8μm | ||
| Noyau/erreur concentricité de revêtement | ≤0.8μm | ||
|
Mécanique Caractéristiques |
Niveau d'essai de preuve | ≥1.0% | |
| Rayon de boucle de fibre | ≥4.0m | ||
| Force de revêtement maximale de bande | 1.3~8.9N | ||
| Compte de fibre |
Externe Diamètre (millimètre) |
Résistance de tension (N) |
Résistance d'écrasement (N/100m) |
Mini Bending Radius (millimètres) |
Atténuation (dB/km) |
Opération La température (℃) |
N.W. (kg/km) |
||||
| 86-144 | 12,2 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | ≤ 3,0 | ≤ 1,5 | -40℃~+60℃ | 148 |
